DDR系列直驅電機

當前位置:首頁 > 產品展示 > DD馬達 > DDR系列直驅電機
  • 產品介紹
  • 相關參數
  • 外形尺寸

    DDR系列為高動態響應直驅電機,運用先進的電機設計理念,使得單位體積,電機出力更大,無需減速機構,即可替代傳統的驅動方案,從而提高整個傳動部分的穩定性和精密性。

    具有以下特點:
    1、體積小,緊湊;
    2、功率密度大;
    3、轉矩脈動小;
    4、控制精度角秒級;
    5、高防護等級IP65;

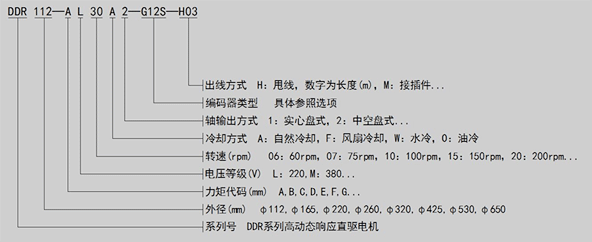

    選項說明:


    選項:
    SICK(思科)編碼器
    G11S—SKS36  G11M—SKM36  G12S—SRS50  G12M—SRM50
    G13S—SEK90  G14S—SEK160  G15S—SEK260

    HEIDENHAIN(海德漢)編碼器
    G21S—ECN1313
    G21M—EQN1325
    G22S—ECN113

    DDR112電氣參數:

    電機參數

    單位

    DDR112-AL30A1
    -G11S-XXX

    DDR112-BL30A1
    -G11S-XXX

    DDR112-CL30A1
    -G11S-XXX

    DDR112-DL30A1
    -G11S-XXX

    極對數 P



    10

    10

    10

    10

    電壓等級 U

    V

    220

    220

    220

    220

    額定轉矩 TN

    Nm

    4

    7.5

    11.25

    15

    峰值轉矩 Tmax

    Nm

    12

    22.5

    33.75

    45

    額定轉速 nN

    rpm

    300

    300

    300

    300

    額定電流 IN

    Arms

    0.75

    1.5

    2.25

    3

    峰值電流 Imax

    Arms

    2.25

    4.5

    6.75

    9

    轉矩常數 Kt

    Nm/Arms

    5.33

    5

    5

    5

    反電勢常數 Ke

    V/rpm

    0.32

    0.32

    0.32

    0.32

    轉動慣量 J

    Kgm2

    0.00042

    0.00075

    0.00115

    0.00156

    軸向跳動

    mm

    0.01

    0.01

    0.01

    0.01

    徑向跳動

    mm

    #F3F3F30.02

    0.02

    0.02

    0.02

    絕對定位精度

    arc sec

    SICK G11S:±80″

    重復定位精度

    arc sec

    SICK G11S:±5.5″


    DDR165電氣參數:

    電機參數

    單位

    DDR165-AL20A1
    -XXXX-XXX

    DDR165-BL20A1
    -XXXX-XXX

    DDR165-CL20A1
    -XXXX-XXX

    DDR165-DL20A1
    -XXXX-XXX

    極對數 P



    15

    15

    15

    15

    電壓等級 U

    V

    220

    220

    220

    220

    額定轉矩 TN

    Nm

    7.5

    15

    22.5

    30

    峰值轉矩 Tmax

    Nm

    22.5

    45

    67.5

    90

    額定轉速 nN

    rpm

    200

    200

    200

    200

    額定電流 IN

    Arms

    1.1

    2.2

    3.3

    4.5

    峰值電流 Imax

    Arms

    3.3

    6.6

    10

    13.5

    轉矩常數 Kt

    Nm/Arms

    6.8

    6.8

    6.8

    6.8

    反電勢常數 Ke

    V/rpm

    0.45

    0.45

    0.45

    0.45

    轉動慣量 J

    Kgm2

    0.00893

    0.01133

    0.01373

    0.01613

    軸向跳動

    mm

    0.01

    0.01

    0.01

    0.01

    徑向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDR220電氣參數:

    電機參數

    單位

    DDR220-BL15A1
    -XXXX-XXX

    DDR220-CL15A1
    -XXXX-XXX

    DDR220-DL15A1
    -XXXX-XXX

    DDR220-EL15A1
    -XXXX-XXX

    DDR220-FL15A1
    -XXXX-XXX

    極對數 P



    20

    20

    20

    20

    20

    電壓等級 U

    V

    220

    220

    220

    220

    220

    額定轉矩 TN

    Nm

    30

    45

    60

    75

    90

    峰值轉矩 Tmax

    Nm

    90

    135

    180

    225

    270

    額定轉速 nN

    rpm

    150

    150

    150

    150

    150

    額定電流 IN

    Arms

    3

    4.5

    6

    7.5

    9

    峰值電流 Imax

    Arms

    9

    13.5

    18

    22.5

    27

    轉矩常數 Kt

    Nm/Arms

    10

    10

    10

    10

    10

    反電勢常數 Ke

    V/rpm

    0.64

    0.64

    0.64

    0.64

    0.64

    轉動慣量 J

    Kgm2

    0.03297

    0.03653

    0.03988

    0.04345

    0.04701

    軸向跳動

    mm

    0.01

    0.01

    0.01

    0.01

    0.01

    徑向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDR260電氣參數:

    電機參數

    單位

    DDR260-BL20A1
    -XXXX-XXX

    DDR260-CL20A1
    -XXXX-XXX

    DDR260-DL20A1
    -XXXX-XXX

    DDR260-EL20A1
    -XXXX-XXX

    DDR260-FL20A1
    -XXXX-XXX

    極對數 P



    15

    15

    15

    15

    15

    電壓等級 U

    V

    220

    220

    220

    220

    220

    額定轉矩 TN

    Nm

    40

    60

    80

    100

    120

    峰值轉矩 Tmax

    Nm

    120

    180

    240

    300

    360

    額定轉速 nN

    rpm

    200

    200

    200

    200

    200

    額定電流 IN

    Arms

    5

    7.5

    10

    12.5

    15

    峰值電流 Imax

    Arms

    15

    22.5

    30

    37.5

    45

    轉矩常數 Kt

    Nm/Arms

    8

    8

    8

    8

    8

    反電勢常數 Ke

    V/rpm

    0.48

    0.48

    0.48

    0.48

    0.48

    轉動慣量 J

    Kgm2

    0.08398

    0.08748

    0.09098

    0.09449

    0.09799

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.03

    0.03

    0.03

    0.03

    0.03

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDR320電氣參數:

    電機參數

    單位

    DDR320-BM15A1
    -XXXX-XXX

    DDR320-CM15A1
    -XXXX-XXX

    DDR320-DM15A1
    -XXXX-XXX

    DDR320-EM15A1
    -XXXX-XXX

    DDR320-FM15A1
    -XXXX-XXX

    極對數 P



    20

    20

    20

    20

    20

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    100

    150

    200

    250

    300

    峰值轉矩 Tmax

    Nm

    300

    450

    600

    750

    900

    額定轉速 nN

    rpm

    150

    150

    150

    150

    150

    額定電流 IN

    Arms

    3

    4.5

    6

    7.5

    9

    峰值電流 Imax

    Arms

    9

    13.5

    18

    22.5

    27

    轉矩常數 Kt

    Nm/Arms

    33.3

    33.3

    33.3

    33.3

    33.3

    反電勢常數 Ke

    V/rpm

    1.15

    1.15

    1.15

    1.15

    1.15

    轉動慣量 J

    Kgm2

    0.16166

    0.17608

    0.19050

    0.20492

    0.21934

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.03

    0.03

    0.03

    0.03

    0.03

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDR425電氣參數:

    電機參數

    單位

    DDR425-BM10A1
    -XXXX-XXX

    DDR425-CM10A1
    -XXXX-XXX

    DDR425-DM10A1
    -XXXX-XXX

    DDR425-EM10A1
    -XXXX-XXX

    DDR425-FM10A1
    -XXXX-XXX

    極對數 P



    30

    30

    30

    30

    30

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    140

    210

    280

    350

    420

    峰值轉矩 Tmax

    Nm

    420

    630

    840

    1050

    1260

    額定轉速 nN

    rpm

    100

    100

    100

    100

    100

    額定電流 IN

    Arms

    4

    6

    8

    10

    12

    峰值電流 Imax

    Arms

    12

    18

    24

    30

    36

    轉矩常數 Kt

    Nm/Arms

    35

    35

    35

    35

    35

    反電勢常數 Ke

    V/rpm

    1.72

    1.72

    1.72

    1.72

    1.72

    轉動慣量 J

    Kgm2

    0.51079

    0.53766

    0.56453

    0.59140

    0.61827

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN G21S:±1″;G22S:±1″


    DDR530電氣參數:

    電機參數

    單位

    DDR530-BM07A1
    -XXXX-XXX

    DDR530-CM07A1
    -XXXX-XXX

    DDR530-DM07A1
    -XXXX-XXX

    DDR530-EM07A1
    -XXXX-XXX

    DDR530-FM07A1
    -XXXX-XXX

    極對數P



    40

    40

    40

    40

    40

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    250

    375

    500

    625

    750

    峰值轉矩 Tmax

    Nm

    750

    1125

    1500

    1875

    2250

    額定轉速 nN

    rpm

    75

    75

    75

    75

    75

    額定電流 IN

    Arms

    4

    6

    8

    10

    12

    峰值電流 Imax

    Arms

    12

    18

    24

    30

    36

    轉矩常數 Kt

    Nm/Arms

    62.5

    62.5

    62.5

    62.5

    62.5

    反電勢常數 Ke

    V/rpm

    2.3

    2.3

    2.3

    2.3

    2.3

    轉動慣量 J

    Kgm2

    1.75178

    1.81511

    1.87844

    1.94178

    2.00512

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN
    G21S:±1″;G22S:±1″


    DDR650電氣參數:

    電機參數

    單位

    DDR650-BM06A1
    -XXXX-XXX

    DDR650-CM06A1
    -XXXX-XXX

    DDR650-DM06A1
    -XXXX-XXX

    DDR650-EM06A1
    -XXXX-XXX

    DDR650-FM06A1
    -XXXX-XXX

    極對數 P



    50

    50

    50

    50

    50

    電壓等級 U

    V

    380

    380

    380

    380

    380

    額定轉矩 TN

    Nm

    400

    600

    800

    1000

    1200

    峰值轉矩 Tmax

    Nm

    1200

    1800

    2400

    3000

    3600

    額定轉速 nN

    rpm

    60

    60

    60

    60

    60

    額定電流 IN

    Arms

    5.4

    8.1

    10.8

    13.5

    16.2

    峰值電流 Imax

    Arms

    16.2

    24.3

    32.4

    40.5

    48.6

    轉矩常數 Kt

    Nm/Arms

    74

    74

    74

    74

    74

    反電勢常數 Ke

    V/rpm

    2.875

    2.875

    2.875

    2.875

    2.875

    轉動慣量 J

    Kgm2

    4.17354

    4.39398

    4.61446

    4.83490

    5.05534

    軸向跳動

    mm

    0.02

    0.02

    0.02

    0.02

    0.02

    徑向跳動

    mm

    0.04

    0.04

    0.04

    0.04

    0.04

    絕對定位精度

    arc sec

    SICK G11S:±80″;G12S:±45″;G13S:±72″;G14S:±36″;G15S:±27″
    HEIDENHAIN
    G21S:±20″;G21S:±20″

    重復定位精度

    arc sec

    SICK G11S:±5.5″;G12S:±3″;G13S:±5″;G14S:±2.5″;G15S:±2″
    HEIDENHAIN G21S:±1″;G22S:±1″

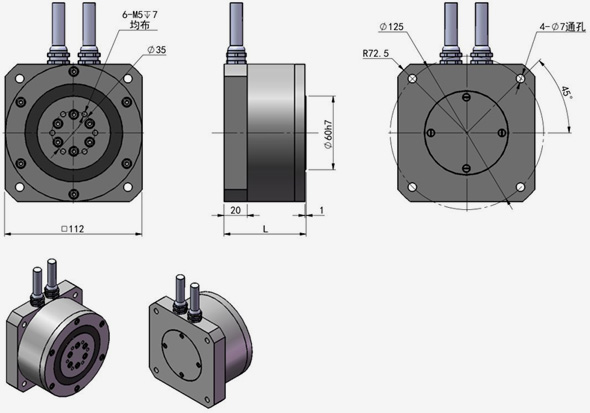

    DDR112外形尺寸圖:

    電機型號

    DDR112-AL30A1
    -G11S-XXX

    DDR112-BL30A1
    -G11S-XXX

    DDR112-CL30A1
    -G11S-XXX

    DDR112-DL30A1
    -G11S-XXX

    長度L(mm)

    67

    87

    112

    137

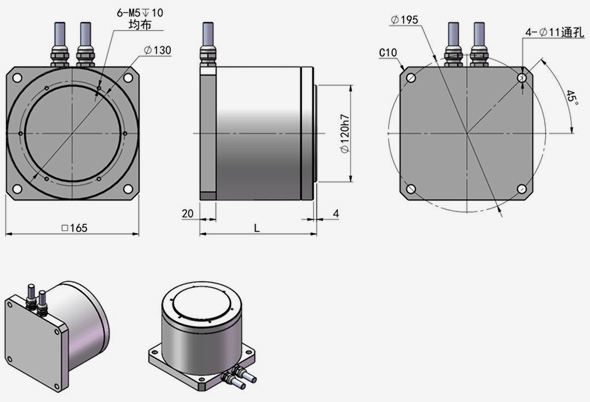

    DDR165外形尺寸圖:

    電機型號

    DDR165-AL20A1
    -XXXX-XXX

    DDR165-BL20A1
    -XXXX-XXX

    DDR165-CL20A1
    -XXXX-XXX

    DDR165-DL20A1
    -XXXX-XXX

    長度L(mm)

    133

    158

    183

    208

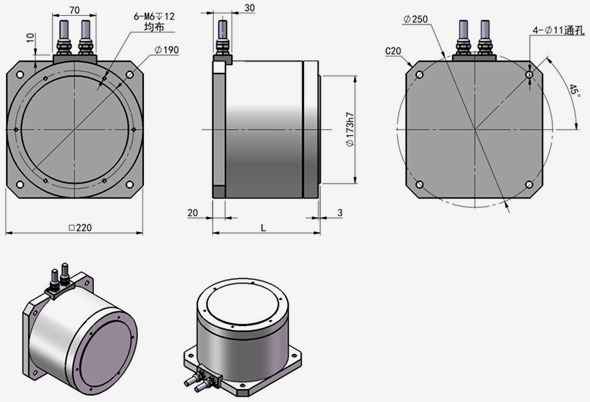

    DDR220外形尺寸圖:

    電機型號

    DDR220-BL15A1
    -XXXX-XXX

    DDR220-CL15A1
    -XXXX-XXX

    DDR220-DL15A1
    -XXXX-XXX

    DDR220-EL15A1
    -XXXX-XXX

    DDR220-FL15A1
    -XXXX-XXX

    長度L(mm)

    123

    148

    173

    198

    223




    DDR260外形尺寸圖:

    電機型號

    DDR260-BL20A1
    -XXXX-XXX

    DDR260-CL20A1
    -XXXX-XXX

    DDR260-DL20A1
    -XXXX-XXX

    DDR260-EL20A1
    -XXXX-XXX

    DDR260-FL20A1
    -XXXX-XXX

    長度L(mm)

    135

    160

    185

    210

    235

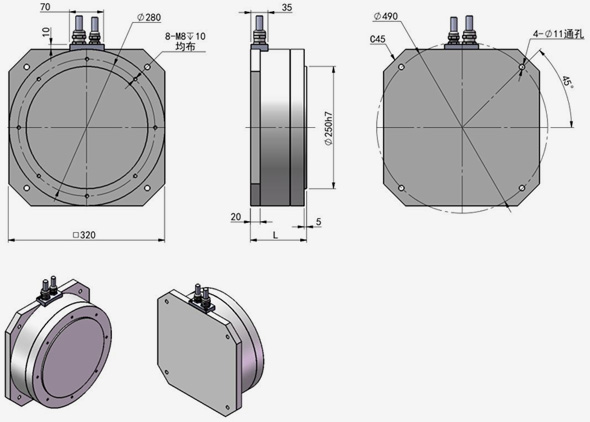

    DDR320外形尺寸圖:

    電機型號

    DDR320-BM15A1
    -XXXX-XXX

    DDR320-CM15A1
    -XXXX-XXX

    DDR320-DM15A1
    -XXXX-XXX

    DDR320-EM15A1
    -XXXX-XXX

    DDR320-FM15A1
    -XXXX-XXX

    長度L(mm)

    156

    181

    206

    231

    256

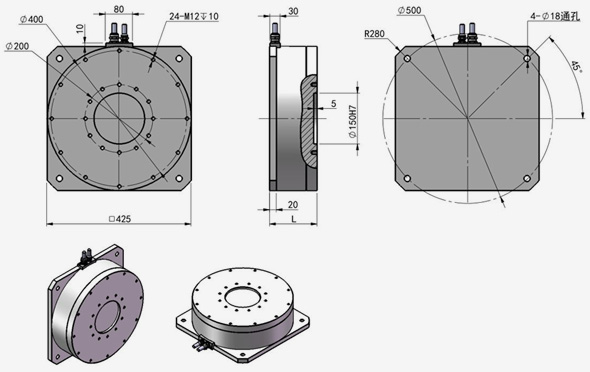

    DDR425外形尺寸圖:

    電機型號

    DDR425-BM10A1
    -XXXX-XXX

    DDR425-CM10A1
    -XXXX-XXX

    DDR425-DM10A1
    -XXXX-XXX

    DDR425-EM10A1
    -XXXX-XXX

    DDR425-FM10A1
    -XXXX-XXX

    長度L(mm)

    140

    165

    190

    215

    240

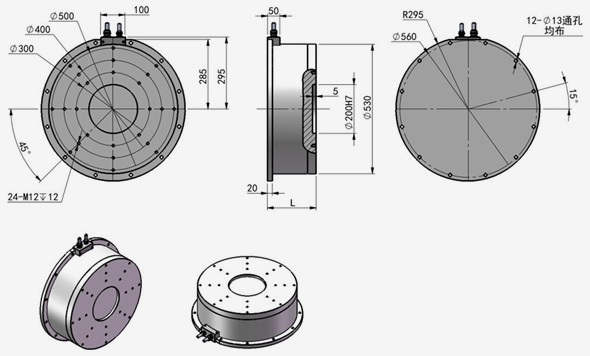

    DDR530外形尺寸圖:

    電機型號

    DDR530-BM07A1
    -XXXX-XXX

    DDR530-CM07A1
    -XXXX-XXX

    DDR530-DM07A1
    -XXXX-XXX

    DDR530-EM07A1
    -XXXX-XXX

    DDR530-FM07A1
    -XXXX-XXX

    長度L(mm)

    145

    170

    195

    220

    245




    DDR650外形尺寸圖:

    電機型號

    DDR650-BM06A1
    -XXXX-XXX

    DDR650-CM06A1
    -XXXX-XXX

    DDR650-DM06A1
    -XXXX-XXX

    DDR650-EM06A1
    -XXXX-XXX

    DDR650-FM06A1
    -XXXX-XXX

    長度L(mm)

    150

    175

    200

    225

    250


聯系我們

  • 聯系人: 李景衛
  • 電 話 : 0769-23388105
  • 手 機 : 18666493009
  • Q Q  : QQ交談
  • 傳 真 : 0769-23388107
  • E-mail : 15989900137@163.com
返回頂部
主站蜘蛛池模板: 欧美性猛交xxxx黑人| 亚洲va在线∨a天堂va欧美va| 品色堂永远的免费论坛| 日本大肚子孕妇交xxx| 18禁无遮挡无码网站免费| 性色av极品无码专区亚洲| 欧美黑吊大战白妞| 另类内射国产在线| 国产六月婷婷爱在线观看| 国产精品久久无码一区| 精品国产三级a∨在线欧美| 黄a无码片内射无码视频| a级国产乱理伦片在线观看| 99精品欧美一区二区三区| 国产精品99无码一区二区| 欧洲成人一区二区三区| 无码办公室丝袜ol中文字幕| 欧美肥臀大屁股magnet| 国产激情久久久久影院| 好大好硬好深好爽想要寡妇| 国产大片内射1区2区| 欧美日韩精品| 久久亚洲av无码精品色午夜麻豆| 亚洲熟妇av综合网| 性满足bbwbbwbbw| 2021在线精品自偷自拍无码| 久久成人麻豆午夜电影| 亚洲av无码专区亚洲av不卡 | 婷婷五月综合激情| 欧美人与动性xxxxx杂性| 豆国产96在线 | 亚洲| 欧美videos另类极品| 无码a∨高潮抽搐流白浆| 亚洲性爱视频| 国产欧美日韩综合精品一区二区| 精品欧美一区二区在线观看| 欧美婷婷六月丁香综合色| 美女裸体视频永久免费| 国产 | 久你欧洲野花视频欧洲1| 欧美三根一起进三p| 太粗太深了太紧太爽了动态图男男|
